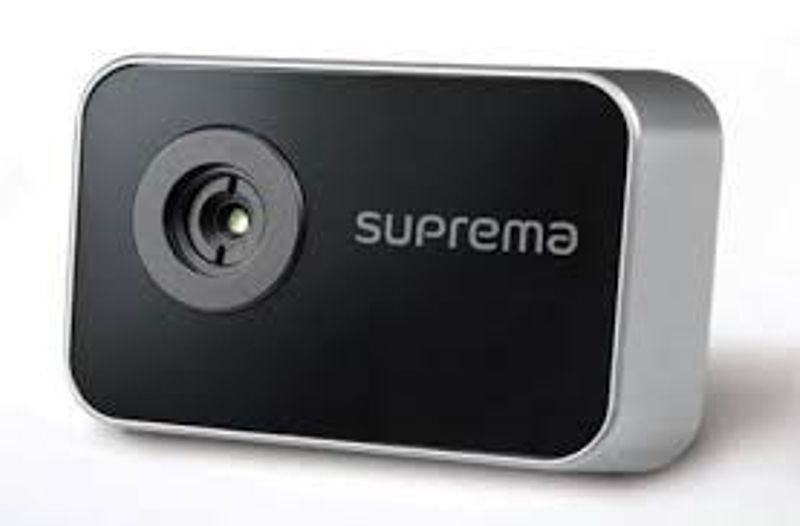

Suprema Módulo de Temperatura para FaceStation-F2 ODB

Name: Suprema Módulo de Temperatura para FaceStation-F2 ODB
Brand: Suprema
SKU: SUPT0805

SKU: SUPT0805

Suprema

Módulo de Temperatura para FaceStation-F2 ODB

Dimensiones del modulo de camara 77 x 46 x 22.2 mm (ancho x alto x profundidad)

Resolucion termica 120 x 160 pixeles (19,200 pixeles)

NETD (sensibilidad termica) Menor o igual a 50 mK a 25 C, F# = 1.0

Campo de vision (FOV) 37.2 grados horizontal x 50 grados vertical

Rango de medicion de temperatura 1 C a 45 C (33.8 F a 113 F)

$12,760.00 IVA incluido + Conexión nativa con IBIX Cloud Agotado

Solicitar cotización → Llamar

Especificaciones técnicas

Resolucion termica 120 x 160 pixeles (19,200 pixeles)

NETD (sensibilidad termica) Menor o igual a 50 mK a 25 C, F# = 1.0

Campo de vision (FOV) 37.2 grados horizontal x 50 grados vertical

Rango de medicion de temperatura 1 C a 45 C (33.8 F a 113 F)

Precision de medicion +/- 0.5 C (0.9 F) en condiciones estandar / +/- 0.3 C (0.5 F) bajo certificado de calibracion KOLAS

Distancia de medicion ajustable 50 cm a 100 cm (rango operativo recomendado de instalacion del usuario)

Interfaz USB (alimentacion y datos por un solo cable hacia el FaceStation F2)

Temperatura de operacion 0 C a 50 C (32 F a 122 F)

Temperatura de almacenamiento -40 C a 60 C (-40 F a 140 F)

Humedad de operacion 5% a 85% sin condensacion

Dimensiones del modulo de camara 77 x 46 x 22.2 mm (ancho x alto x profundidad)

Dimensiones de la camara con bracket TCM10-FSF2-ODB 109.89 x 315.69 x 13 mm (bracket mas largo que la version DB para alinear con el FaceStation F2 ODB)

Compatibilidad Exclusivamente para Suprema FaceStation F2 modelo FSF2-ODB (variante outdoor con IP65)

Altura de instalacion recomendada 124 cm (medida desde el piso al centro del FaceStation F2 ODB) segun guia oficial Suprema

Acoplamiento mecanico Se reemplaza el bracket original del FaceStation F2 ODB por el bracket dedicado TCM10-FSF2-ODB y se conecta al puerto USB del terminal

Contenido de la caja Modulo termico, bracket TCM10-FSF2-ODB, cable USB y tornilleria de fijacion

Configuracion Desde el menu del FaceStation F2: AUTHENTICATION > Face > Advanced Settings > Thermal Camera

Modos de verificacion Check After Authentication, Check Before Authentication y Check Only

Modos de operacion Disabled, Enabled (Hard) y Enabled (Soft) para definir si se niega el acceso o solo se registra evento al rebasar el umbral

Umbrales Temperatura alta y baja configurables en grados Celsius o Fahrenheit dentro del rango 1 C a 45 C

Region de Interes (ROI) ROI X, ROI Y, ROI Width, ROI Height ajustables; defaults 30%, 25%, 50%, 55% para enfocar la frente

Dynamic ROI Deteccion automatica del area de medicion para evitar fuentes de luz o calor cercanas

Compensacion ambiental Emisividad ajustable (default 0.98) y distancia configurable (default 100 cm) para corregir la temperatura cutanea por ambiente

Visualizacion termica Imagen termica infrarroja opcional en la pantalla del FaceStation F2 ODB

Bitacora de temperatura Registro de eventos con valor de temperatura (Save Temperature Data activable)

Plataforma Integracion nativa con BioStar 2 a traves del FaceStation F2 ODB; eventos y umbrales se gestionan desde la plataforma

Algoritmo de medicion Mide el punto de mayor temperatura dentro de la region superior del rostro detectada por el FaceStation F2

Tiempo de auto-calibracion 90 minutos despues del encendido para garantizar la precision declarada

IP rating del modulo termico Suprema no declara un rating IP especifico para el TCM10-FSF2-ODB; el FaceStation F2 ODB al que se acopla es IP65. Se recomienda instalar bajo techo, marquesina o cabina protegida de lluvia directa y luz solar directa para preservar la precision de medicion

Compatibilidad de software BioStar 2 v2.x en adelante; compatible con IBIXConnect (software incluido) cuando el FaceStation F2 ODB se administra como reloj checador y nomina en Mexico

Soporte e instalacion Soporte tecnico desde Monterrey, Mexico

Garantia IBIX 1 ano

Aviso importante El modulo identifica temperatura cutanea elevada como indicador de tamizaje; no es un dispositivo de diagnostico medico ni reemplaza criterios clinicos

Descripción

El Suprema TCM10-FSF2-ODB es el modulo de camara termica oficial diseñado para acoplarse al Suprema FaceStation F2 ODB, la version outdoor del terminal de reconocimiento facial Suprema. Convierte el control de acceso exterior en un punto de tamizaje sanitario: mide la temperatura cutanea del usuario sin contacto en el mismo gesto en que se autentica con su rostro o huella, y aplica las reglas definidas (dejar pasar, registrar el evento o negar la entrada cuando se rebasa el umbral). Esto permite a plantas industriales, casetas de acceso, perimetros, patios logisticos, accesos exteriores de oficinas y centros de distribucion sumar control sanitario al control de acceso exterior ya instalado, sin agregar otro equipo, otro proveedor ni otra fila al ingreso.

Su sensor de 120x160 pixeles con NETD menor a 50 mK ofrece precision de hasta +/- 0.3 C bajo calibracion KOLAS y rango operativo de 1 a 45 C, leido a 50-100 cm. Se acopla al lateral del FaceStation F2 ODB con el bracket dedicado mas largo (315.69 mm) que alinea correctamente con el form factor outdoor, y se alimenta por USB del propio terminal: una sola instalacion, sin cableado adicional. La configuracion (umbrales, modos Hard/Soft, ROI dinamica, compensacion ambiental, bitacora de temperatura) se hace desde el menu del FaceStation F2 ODB y los eventos se gestionan en BioStar 2.

Recomendamos instalar bajo techo o marquesina para proteger la lectura de lluvia directa y sol, preservando la precision. En IBIX lo entregamos integrado con IBIXConnect cuando el FaceStation F2 ODB opera como checador y nomina, con instalacion y soporte tecnico desde Monterrey y garantia de 1 ano. Importante: este modulo es de tamizaje, no de diagnostico medico.
